ATEP Élastomer

Moulage

Nous réalisons toutes pièces moulées de la plus petite à la plus grande taille

Pièce moulée rouge en élastomère, avec un perçage circulaire
Moulage

Selon spécification du client

  • Joints, soufflets, pièces diverses
  • Nous réalisons toutes pièces moulées de la plus petite à la plus grande pièce selon vos plans, votre cahier des charges, de la conception à la réalisation avec la fabrication du moule.
Spécification nécessaire

pour l’étude de la fabrication de pièces moulées

  • MATÉRIAUX : qualité d’élastomère, dureté, couleur
  • FLUIDE : à étancher, température de service
  • QUANTITÉ : nombre de pièces par commande
Schéma d’un moule en coupe : moule supérieur, moule inférieur, bavures, pièce caoutchouc et cotes de fermeture

Cliquer pour agrandir

Notions de mesures

Pour toutes les pièces moulées on distingue 2 sortes de tolérances admises F et C :

  • F : tolérance s’appliquant aux dimensions fixes du moule
  • C : tolérance s’appliquant à la fermeture du moule

Tolérances applicables

En règle générale on choisit la Classe M2.

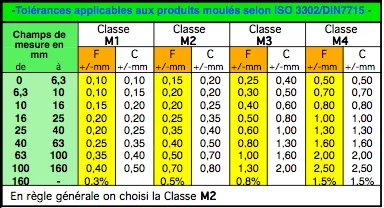

Tableau des tolérances applicables aux pièces moulées, classes M1 à M4, en règle générale la classe M2

Cliquer pour agrandir

Exemple de réalisation

  • Clip noir en élastomère
  • Pièce noire moulée avec bague métallique
  • Ventouse orange en élastomère
  • Bouchon gris en élastomère
  • Profilé gris en U en élastomère
Demander un devis

FABRICATION DE TOUTES PIÈCES EN ÉLASTOMÈRES SELON VOS BESOINS ET CAHIER DES CHARGES
